Samanburður á LCD, OLED og Mini LED baklýsingu

Lykil atriði

Apple mun auka fjölbreytni í OLED skjátækni sinni eftir notkun þar sem hver vara hefur mismunandi kröfur hvað varðar stærð, formþátt, kostnaðarsamsetningu og inntaksaðferð

Apple mun kynna nýjan iPad Pro með OLED skjáborði árið 2024 og fyrirtækið ætlar einnig að kynna MacBook Pro og aðrar vörur með OLED skjáborðum á næstu árum.

Apple er nú að gera tilraunir með samhliða RGB og hybrid OLED spjöld fyrir iPad Pro og MacBook Pro vörulínur sínar til að tryggja betri afköst og stöðuga afrakstur. Vegna þess að hver vara hefur mismunandi kröfur hvað varðar stærð, formstuðla, kostnaðarsamsetningu og inntaksaðferð mun Apple auka fjölbreytni í notkun OLED skjáborðstækninnar út frá forritinu.

Apple mun byrja að kynna vörur með OLED skjáspjöldum árið 2024

Vitað er að Apple kynnir nýjan iPad Pro með OLED skjáspjöldum árið 2024. LGD og SDC eru nú að undirbúa fjöldaframleiðsla á samhliða RGB fjöl- og blendinga OLED spjöldum í hálf-Gen 6-spjaldsverksmiðjum sínum. BOE, Lakin Display og Samsung Display eru nú öll að undirbúa fjárfestingu í hálf-Gen 8.7-spjaldsbúnaði til að framleiða samhliða RGB og blendinga OLED spjöld.

Apple kynnti vörur sínar með LCD spjöldum fyrir meira en áratug síðan. Fyrir nokkrum árum byrjaði fyrirtækið að nota mini LED-baklýst LCD spjöld í iPad Pro og MacBook Pro, sem urðu söluhæstu vörurnar í Mini LED flokki. Hins vegar, vegna mikils framleiðslukostnaðar á MiniLED skjáborðum, hefur eftirspurn eftir spjöldum frá öðrum framleiðendum upplýsingatæknitækja verið á lágu stigi.

Mynd 1: Samanburður á kostnaði við LCD, OLED og Mini LED baklýsingu



Heimild:0mdia

Til skamms tíma litið er skynsamlegt val Apple að nota OLED skjáborð í vörur sínar, því síðan 2014 hefur Apple notað OLED skjái á Apple Watch og iPhone en frá tæknilegu sjónarhorni, hvernig á að nota OLED skjáborð fyrir vörur með stærri skjáir en Apple Watch og iPhone verða mikið vandamál. Upplýsingatæknitæki eru oft skoðuð í lengri fjarlægð og notuð í lengri tíma en snjallúr eða snjallsímar, eins og að horfa á kvikmyndir, spila leiki og vinna í skjölum. Að auki, til að framleiða stærri skjáborð fyrir upplýsingatæknitæki (samanborið við snjallúr eða snjallsíma), að tryggja stöðuga ávöxtun og viðeigandi kostnaðarskipulag eru þættir sem ekki er hægt að hunsa Tandem RGB og hybrid OLED spjöld tryggja betri afköst og stöðuga ávöxtun.

Tandem RGB og blendingur OLED spjöld tryggja betri afköst og stöðugan afrakstur Tandem RGB og blendingur OLED spjöld eru allt að 2x bjartari og allt að 4x lengri en einlaga RGB OLED spjöld, þar sem samhliða uppbygging RGB er mynduð með því að stafla ljósgeislandi efni . Hins vegar, þar sem þörf er á fleiri lögum af efnum sem gefa frá sér ljós, er efniskostnaður slíkra spjalda samsvarandi hærri. Að auki þarf einnig að auka notkun samsvarandi framleiðslukerfa (td gufuútfellingarkerfi og gufuútfellingargrímur); samanborið við eins lags RGB OLED spjöld, þurfa tandem RGB OLED spjöld tvöfalt meiri gufuútfellingarbúnað. Þess vegna þarf að fínstilla þykkt og eiginleika hvers lags í samhliða RGB OLED spjaldi til að tryggja meiri framleiðni.

Mynd 2: Eins-lags RGB vs. tandem RGB OLED spjöld



Heimild:0mdia

Hybrid OLED spjöld eru gerð úr undirlagi úr gleri í gegnum þunnfilmu encapsulation (TFE) ferli og eru þynnri og léttari samanborið við harðskjá OLED spjöld og lægri kostnaður samanborið við sveigjanleg OLED spjöld. Þess vegna er æskilegt að framleiða TFT á yfirborði glerhvarfefna (vöruhvarfefni yfir 10 tommur) fyrir einfalt framleiðsluferli og mikla ávöxtun.

TFE er mjög gagnlegt þegar þú samþættir aðra tækni eins og snertiskynjara, COE, myndavélar undir skjánum, MLP o.s.frv. á TFE, sem getur gefið virðisauka en viðhalda gæðum. Þess vegna, þar sem Gen 6 sveigjanlega OLED framleiðslulínan getur beint lokið TFE framleiðsluferlinu, mun það einnig vera hagstæðara að framleiða blendinga OLED spjöld með því að nota Gen 6 sveigjanlega OLED getu.

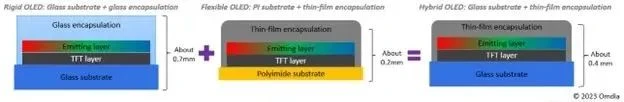

Mynd 3: Hybrid OLED spjöld eru þynnri og léttari miðað við hörð OLED spjöld



Heimild:0mdia

Apple gæti notað mismunandi OLED tækni sem byggist á aðgreiningu forrita

Tækniforskriftir eru mismunandi eftir notkun; mismunandi upplýsingatæknitæki hafa mismunandi notkunarumhverfi, þar á meðal stærð, útsýnisfjarlægð, birtustig, líftíma og notkunaraðferðir

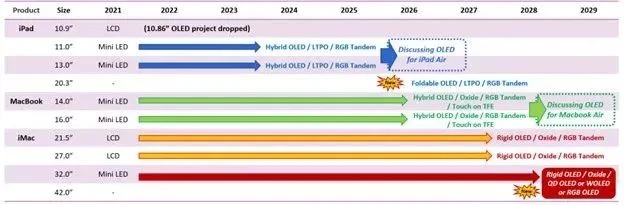

Mynd 4: Vegvísir Apple OLED spjaldsins fyrir upplýsingatæknitæki (0mdia spáð)



Í fyrsta lagi, þegar stærðin er 20 tommur og hærri, er hægt að nota glerpakkann til að skipta um TFE; því stærri sem stærðin er, því lægri er TFE-afraksturinn. Hins vegar, ef afraksturinn af stærri TFE getur haldist stöðugur, er ekki nauðsynlegt að nota glerpakkann til að skipta um TFE.

Í öðru lagi er hægt að skipta út glerundirlaginu fyrir sveigjanlegt undirlag til að brjóta saman. Búist er við að apple komi á markað með samanbrjótanlegum iPad árið 2026, en nema skjáborðið verði að vera sveigjanlegt (svo sem samanbrjótanlegt eða rúllanlegt), þarf ekki að skipta um það fyrir sveigjanlegt undirlag. Í þriðja lagi verða oxíð TFT spjöld notuð á MacBook og iMac, en LTPO TFT spjöld verða aðeins notuð á iPad. oxíð TFT spjöld henta betur fyrir fartölvu- og skjáforrit en LTPO TFT spjöld vegna samkeppnishæfni kostnaðar. Af sömu ástæðu eru birgjar OLED skjáborða einnig að reyna að fjárfesta í Gen 8.7 framleiðslulínunni til að framleiða OLED skjáborð fyrir MacBook, sem gert er ráð fyrir að verði í fjöldaframleiðslu árið 2026. Í fjórða lagi getur nákvæmni málmgríma (FMM) ferlið skipt út fyrir QDOLED, WOLED eða önnur framleiðsluferli sem krefjast ekki notkunar FMM. Ástæðan fyrir því að erfitt er að nota þetta ferli á skjái er vegna takmarkana á FMM breidd (vegna Invar álplötunnar). Fyrir vikið hafa sumir birgjar OLED skjáborða nýlega fengið áhuga á grímulausu útgáfunni af uppgufunarferlinu frá Applied MaterialsInc.
